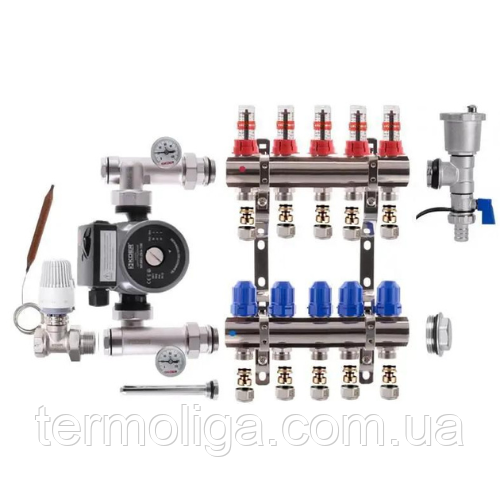

Колектор теплої підлоги "КР" Чехія 5 контури в зборі з насосом

Колектор KР (Чехія) для підлогового опалення (тепла підлога) виконаний з профільованих латунних патрубків, змонтований на звукоізолюючих кронштейнах, з можливістю різнобічного підключення (внутрішнє різьблення 1"), відведення: зовнішнє різьблення 3/4" під євроконус, осьове мм. Мінімальна величина заглиблення під час прихованого монтажу. Частини колектора, що подають, оснащені регульованими витратомірами зі шкалою від 0 до 5 л/хв для балансування витрати в кожному контурі. Оптимальна гідравлічна форма терморегулювальних вентилів на зворотному патрубку з можливістю заміни ковпачка ручного регулювання на сервопривід (різьблення М 30 х 1,5).

Колектор для теплої підлоги КР з витратомірами призначений для відокремлення температури теплоносія для «теплої підлоги» від температури основного теплоносія опалення та точного балансування витрати теплоносія в контурах опалення підлоги. Головна перевага в тому, що це можна зробити самостійно, не звертаючись до фахівця. У місцях входу або подачі в колектор розташовані витратоміри, які показують, яка витрата кількості літрів за хвилину кожного з контурів. Колектори KР поставляються із вмонтованими витратомірами. Коли індикатор витрати, що знаходиться у витратометрі, рухається вниз, то на шкалі можна побачити значення кількості теплоносія, що протікає. Щоб відрегулювати потік у кожному окремому контурі, потрібно зменшувати потік вручну, повертаючи прозорий ковпачок за годинниковою стрілкою до досягнення потрібного значення швидкості потоку. Вирівнювання відбувається у місцях виходу (звороти), де знаходяться спеціальні вентильні крани, якими можна відрегулювати за допомогою відкриття чи закриття (збільшити чи зменшити опір) у кожному окремому контурі. Також на магістралі, що подає, знаходиться автомат "маєвського" і дренажний (зливний) кран. Усі колектори мають єдиний європейський стандарт з'єднання – євроконус. Євроконус ― це деталь, що з'єднує колектор з трубою. Кінцева група (зливна група) ― це деталь із повітряним клапаном та зливним кульовим краном. Регулюючий модуль (змішувальний вузол) – цей модуль застосовується в системі теплої підлоги для підтримки постійної температури подачі в контурах теплої підлоги та безперебійної циркуляції теплоносія, який можна плавно регулювати за допомогою термостатичної головки в межах від 20 до 70 °С. Циркуляція здійснюється за допомогою так званих колекторних насосів. Його потужність підбирається в залежності від кількості контурів та загальної довжини труби для теплої підлоги.

Комплектація

Гребінки 1 дюйм з витратомірами -1шт.
Гребінки 1 дюйм з вентильними кранами - 1шт.
Євроконус ¾-16 – 4 шт.
Конектор для кріплення насоса-2шт.
Аксіальний термометр – 2шт.
Термокран ¾ прямий або кутовий (за замовчуванням) - 1шт.
Термоголовка KР з виносним датчиком, 20-70 ° С -1шт
Гільза для виносного датчика – 1шт.
Автоматичний кран Маєвського - 1шт.
Зливний кран - 1шт.
Штуцер для зливного крана – 1шт.
Заглушка для зливного крана – 1шт.
Трійник латунний (для збору зливної групи) – 1шт.
Кронштейн для настінного кріплення – 1 шт.
Хомути для кріплення до кронштейна – 2 шт.
Антивібраційні прокладки для хомутів – 2 шт.
Кріпильні болти - 4 шт
Циркуляційний насос 25*6*130

Характеристики
Виробник: KР
Країна виробництва: Чехія
Мінімальна робоча температура: 10°C
Різьблення колектора: Внутрішня 1"
Термокран: ¾ кутовий (за замовчуванням)
Діаметр виходів під євроконус: 3/4 дюйми
Кількість виходів: 2
Витратомір: так
Тип колектора: Регулюючий
Матеріал колектора: Латунь покрита хромом
Призначення колектора: Для теплої підлоги
Максимальна робоча температура: 130°C
Максимальний робочий тиск: 9 Атм
